在半导体晶圆制程中，光擦除是影响芯片良率、产能与成本的关键工序。无论是晶圆数据擦除、光刻胶去除，还是 IC 封装前的表面清洁改质，都离不开稳定、高效、均匀的紫外光擦除设备。今天结合行业痛点与实测体验，详细聊聊朗普晶圆光擦除 UV 装置—— 这款由国内专精特新企业自研、拥有多项专利的设备，到底凭什么成为不少产线的优选方案。
一、半导体制程擦除，到底难在哪？
从事半导体行业的朋友都清楚，晶圆擦除看似简单，实则门槛很高：
波长不准 → 擦除不彻底或损伤晶圆
光强不足 → 效率低、产能上不去
光照不均 → 局部残留，直接影响良率
换型麻烦 → 8 英寸 / 12 英寸频繁切换托盘，耗时长
安全隐患 → 紫外泄露、高温风险，现场管控压力大
这些痛点，正是朗普这款 UV 光擦除装置重点解决的核心问题。

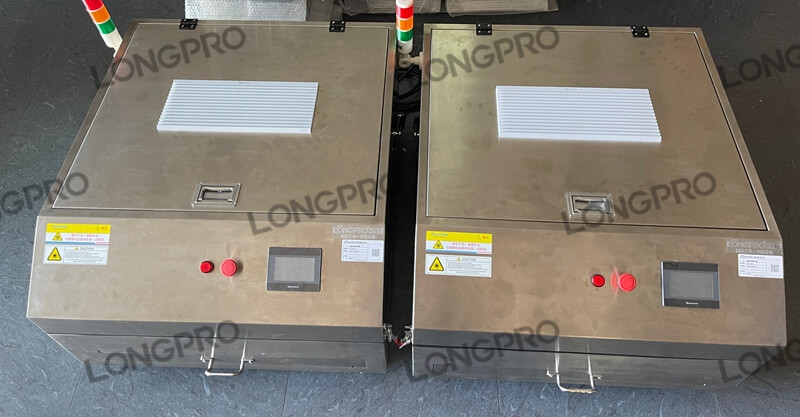

二、朗普晶圆光擦除 UV 装置，强在哪里？
朗普作为深耕紫外领域20年的国家高新技术企业、专精特新企业，拥有 50 + 项专利，这款设备完全针对半导体 “高效、精准、安全” 需求自研，亮点非常突出：
1. 254nm 黄金波长，擦除快且彻底
采用254nm UVC 紫外光，能快速清除晶圆数据、光刻胶残留，不损伤基材，稳定性极强。
2. 高照度，效率远超同类
初始紫外照度最高可达50000μW/cm²，光强输出超国际同类机型，大幅缩短单批次作业时间，直接提升产能。

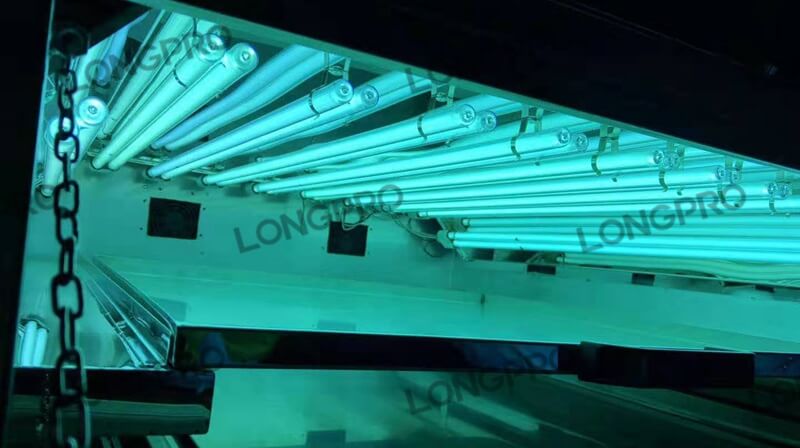

3. 优化光路，全域均匀无残留
专利光路设计，光照面均匀性大幅提升，杜绝局部擦除不彻底，每一片晶圆、每一处区域效果一致，良率更有保障。
4. 免换托盘，8/12 英寸直接兼容
无需更换托盘，即可适配8 英寸/12英寸晶圆，换线快操作简单，大幅降低人工与时间成本。
三、覆盖场景广，一台满足多元需求
朗普这款设备不局限于单一工序，适用范围很宽：
半导体：晶圆 / IC 芯片光擦除、晶圆光清洗
电子制造：PCB 板、EPROM 紫外擦除
IC 封装：贴合前表面清洁、表面改质（提升附着力）
从小批量试验到大规模量产，从标准制程到特殊需求，都能稳定适配。
四、为什么国产设备越来越受青睐？
过去很多工厂依赖进口设备，成本高、交期长、售后慢。而朗普从技术到方案完全自主可控，性价比更高、响应更快、服务更到位。从免费选型、定制方案，到测试出货、售后质保，形成完整闭环，对国内半导体厂商非常友好。
五、高效擦除，选对设备很关键
对于半导体、电子制造、IC 封装行业来说，一台靠谱的光擦除设备，直接影响产能、良率、成本、安全。朗普晶圆光擦除 UV 装置，以黄金波长、高强光照、均匀辐照、多尺寸兼容为核心优势，搭配专利设计与完善服务，确实是当前市场上兼顾性能与性价比的优质选择。如果你正在选型晶圆擦除设备，不妨重点关注这款。
