朗普科技针对光伏串焊机红外加热灯管温度波动幅度过大的行业痛点，推出专属光伏串焊机红外加热优化解决方案，通过灯丝分段优化设计 + 光学模拟报告分析的组合技术，将串焊机灯管温度波动从 ±40℃优化至 ±20℃，精准打造稳定均匀的焊接温场，从根源上杜绝 PCB 板高温受损、焊锡虚焊脱焊等生产异常，大幅提升光伏组件焊接生产的稳定性和良品率，有效降低企业生产报废成本，为光伏制造企业规模化生产保驾护航。
案例背景：光伏串焊机加热痛点凸显，制约生产效率与品质
某光伏制造企业现有串焊机所使用的红外加热灯管，存在温度波动幅度过大的问题，波动跨度达80℃（±40℃）。已知焊锡熔点为180℃，为确保焊接过程可靠、满足生产工艺要求，设备通常需将加热温度设定在220℃，在此设定下，灯管实际温度区间为180℃～260℃。
需特别说明的是，260℃已接近或超过常规PCB板的安全耐温极限，在持续红外加热的工况下，易引发各类生产异常，具体生产异常表现为：
1.温度偏低：导致焊锡未完全融化，出现虚焊、脱焊现象，焊接强度不足，影响产品合格率及寿命；
2.温度偏高：造成PCB板发黄、起泡、分层，甚至出现焊盘脱落，直接导致产品报废。
3.整体工艺窗口极小：生产过程稳定性差，大幅增加产品报废成本，影响生产效率及经济效益。
优化方案：定制化组合技术，从根源优化加热温场
针对上述痛点，我司采用“灯丝分段优化设计 + 光学模拟报告分析”的组合方案，通过精准优化灯管结构与加热场分布，缩小温度波动范围，为串焊机提供稳定、均匀的焊接温场，从根源上解决温度波动引发的各类生产问题。

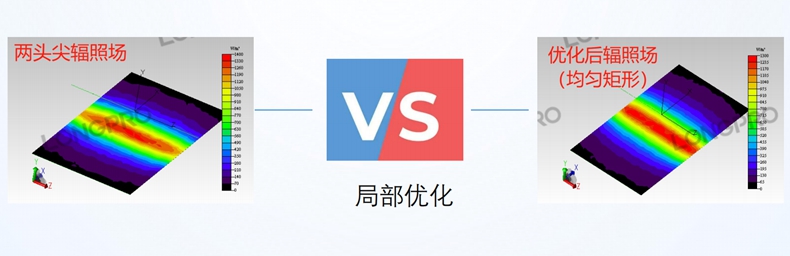

1.灯丝分段优化设计：根据光伏串焊机焊接的实际温场需求，对灯管灯丝进行针对性分段式结构优化，改变传统灯管 “两头尖” 的辐照场缺陷，让灯管热量输出更均匀，有效避免局部温度过高或过低的问题；
2.光学模拟报告分析：依托光学模拟技术，1:1还原串焊机实际焊接工况，精准模拟加热场分布状态，提前预判温场盲区与温度波动关键点，为灯管灯丝分段优化设计提供精准数据支撑，确保优化后的加热温场匹配光伏组件焊接工艺核心要求。

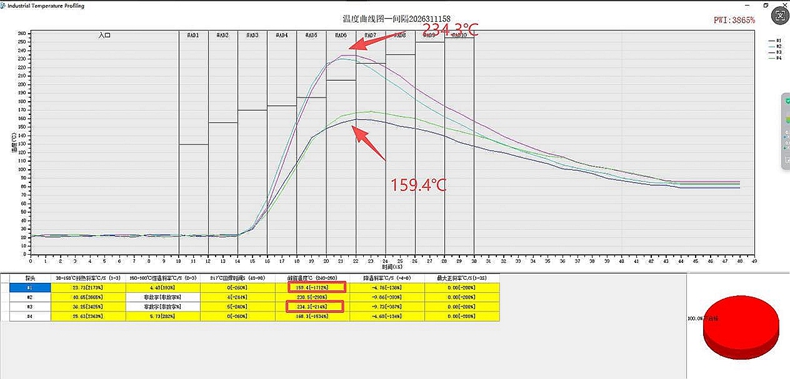

优化效果：精准控温提效降本，保障生产稳定运行
优化维度 |
优化前 | 优化后 |
|---|---|---|
温控精度 |
±40℃，温度波动跨度 80℃ |
±20℃，温度波动跨度 40℃，稳定性提升 50% |
加热中心温度 |
220℃（偏离焊锡最优焊接需求） |
210℃（精准贴合焊锡焊接熔点核心需求） |
灯管工作温度区间 |
180℃～260℃（接近 / 超过 PCB 板耐温极限） |
190℃～230℃（低于常规 PCB 板安全耐温极限） |
生产异常情况 |
虚焊、脱焊频发，PCB 板发黄报废，品控难度大 |
降低各类温度引发的生产异常，焊接质量全程达标 |
工艺窗口 |
极小，生产稳定性差 |
有效扩大，批量生产质量一致性大幅提升 |
适用场景
本光伏电池板红外加热优化解决方案专为光伏制造行业定制，适用于各类光伏制造企业的串焊机工业生产工况，尤其适配晶硅电池片（单晶 / 多晶）、双面电池、BIPV 组件等主流光伏组件的串焊工序，可有效解决不同规格、不同型号串焊机红外加热灯管的温度波动、温场分布不均问题，助力光伏制造企业实现焊接工序的高效、稳定、低成本生产。
