消毒仓辐照消毒方案评估改造

日期:2022-07-02 15:07

浏览次数:1124次

改造前

选型灯管:LONGPRO紫外线消毒灯 PL-L55W

布局方式:顶部 4 支,左右两侧各 7 支,共计 18 支

杀菌要求:两分钟内杀灭细菌病毒

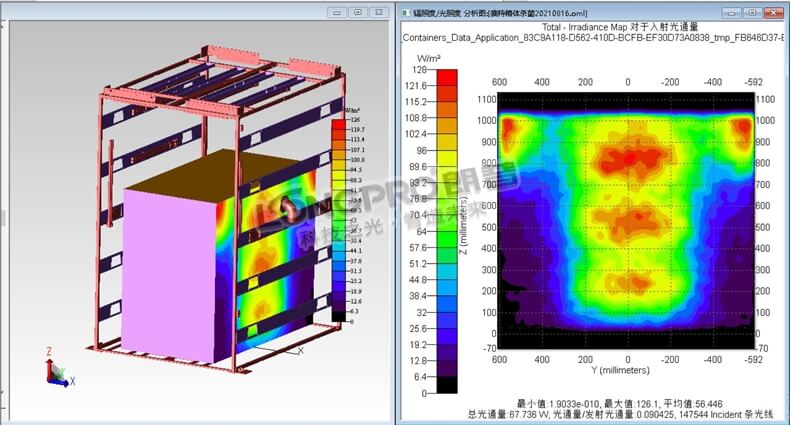

顶部辐照图

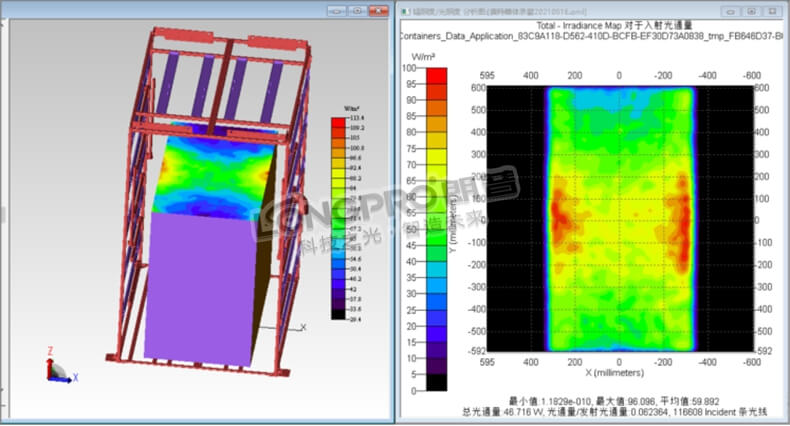

前后辐照图

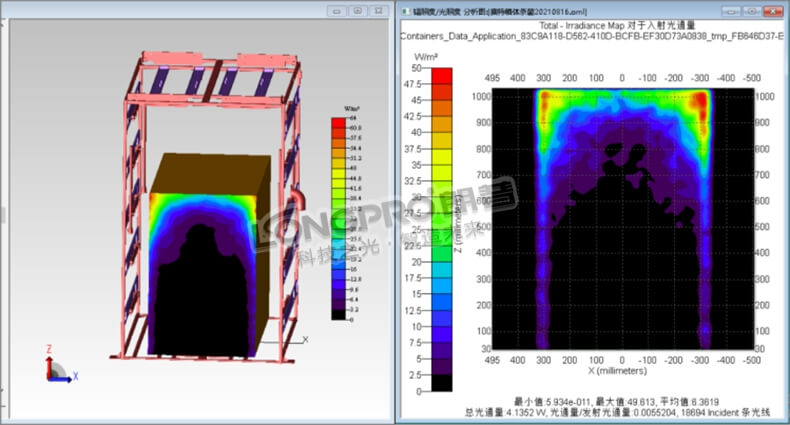

左右两侧辐照图



由图示可见:未优化前的方案存在布光不均匀,死角较多的情况,两分钟内难于达到杀菌预期。

根据国标GB15981提及,紫外剂量应取20000μJ/cm²,代入公式:

紫外剂量=紫外强度×照射时间(120s

结合计算公式得知:表面的最低紫外强度应170μW/cm²,方可在两分钟内杀灭细菌病毒。

改造后

选型灯管:LONGPRO紫外线消毒灯 PL-L55W

布局方式:顶部4支,左右两侧各6支,入口前方3支,共计19支

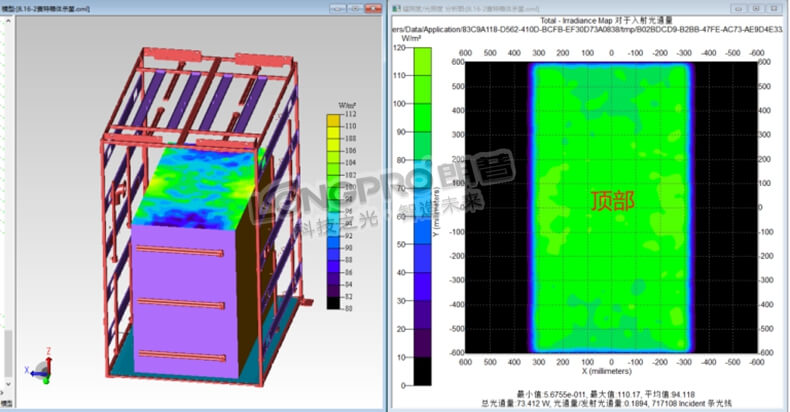

顶部辐照图

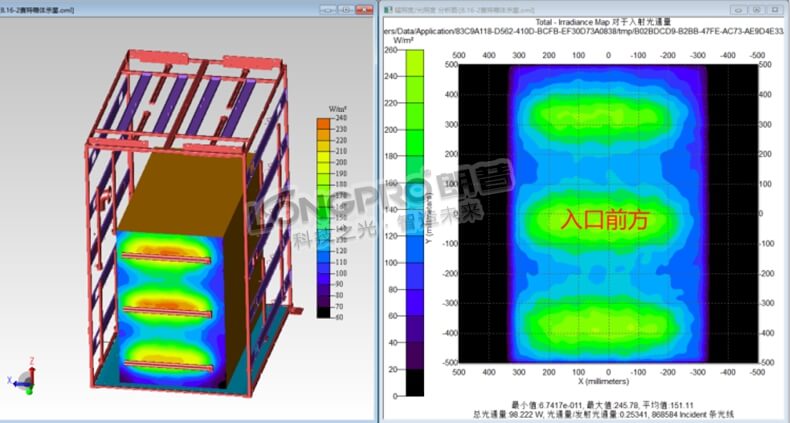

入口前方辐照图

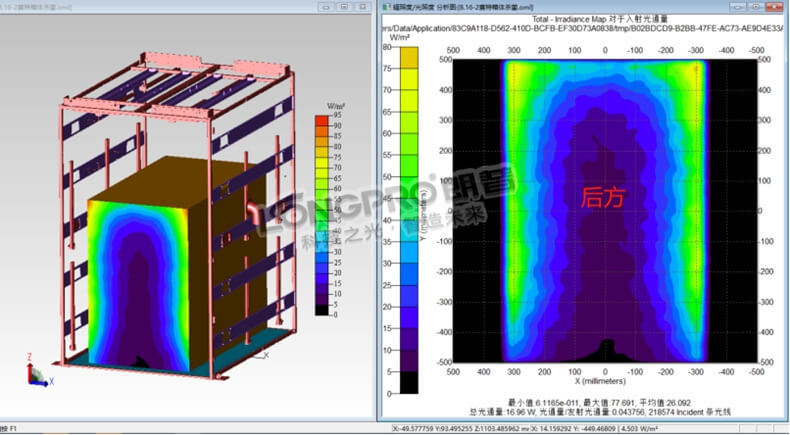

后方辐照图




左右两侧辐照图



由图可知,后方由于安装限制是无法装紫外灯的,但是通过合理布灯,并且内壁材料设置为镜面304不锈钢(反光率约30%),进行腔体内部漫反射,使得紫外强度最弱的后方表面强度仍然不小于170μW/cm²,直观可见修改后的布局,紫外线辐照度更均匀,效果更佳,并且可以保证在2分钟内杀灭细菌病毒。
